PCB制作指南

本指南将详细介绍VerdiBot的PCB制作过程，包括设计文件获取、工艺参数设置等。

PCB设计文件

获取设计文件

所有PCB设计文件已在立创EDA平台开源，你可以通过以下方式获取：

1. 立创开源社区: https://oshwhub.com/greenshade/verdibot
2. GitHub仓库: maker-community/VerdiBot

PCB模块说明

VerdiBot包含以下PCB模块：

主控扩展板和显示屏驱动

• 功能: 树莓派接口扩展和电源管理，主屏幕和OLED屏幕驱动
• 层数: 2层板
• 厚度: 1.6mm

语音板子

• 功能: usb声卡和usb hub功能
• 层数: 2层板
• 厚度: 1.6mm

舵机驱动板

• 功能: 改装舵机的驱动板子，通过i2c和树莓派通讯。
• 层数: 2层板
• 厚度: 1.6mm

打板

注意事项，板子可以保持1.6mm的厚度。

三个板子都要进行下面的下单操作，请大家仔细并且耐心的操作。

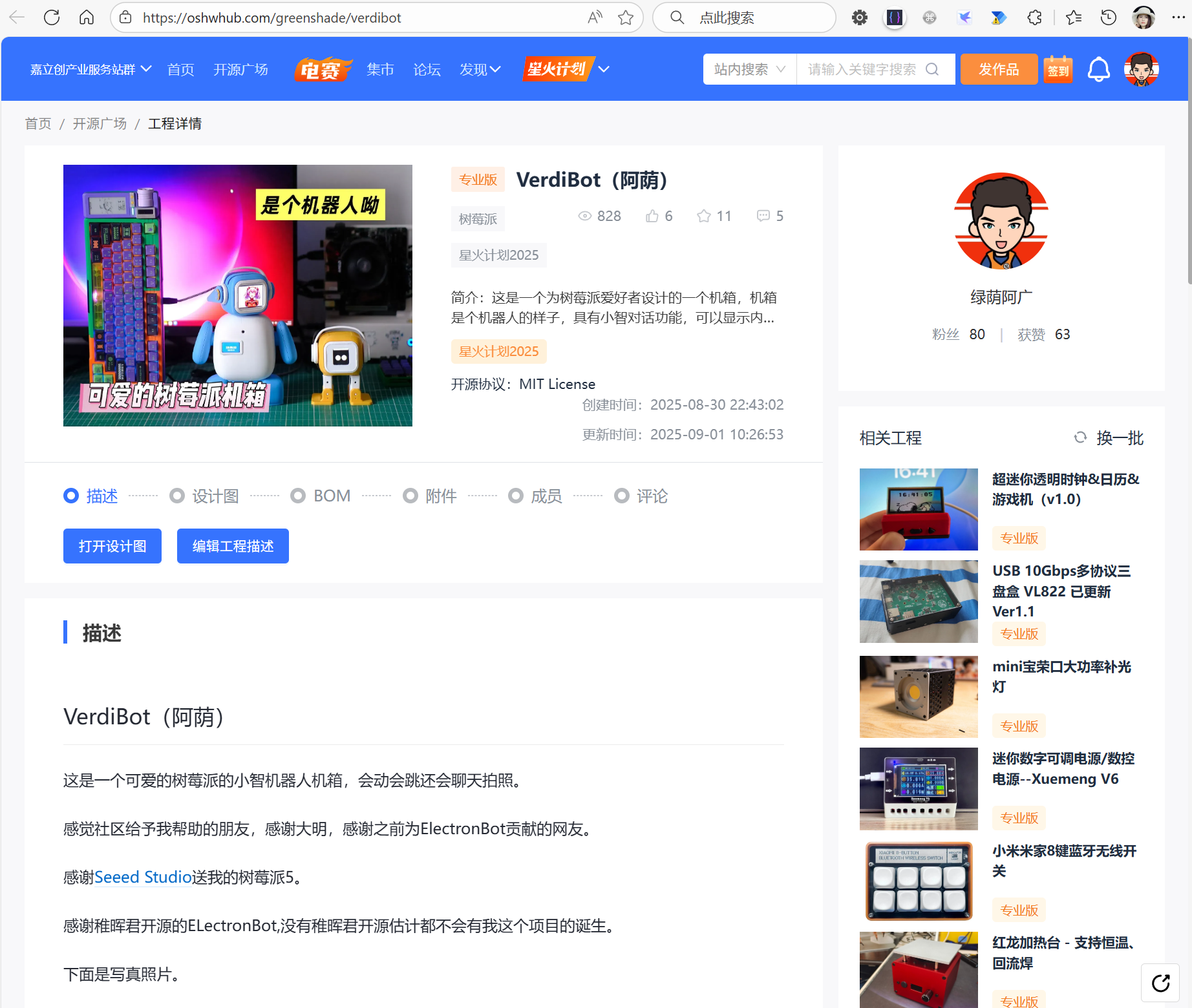

访问立创开源广场的项目

首先打开项目地址，并且在编辑器打开项目

立创开源广场链接（包含项目打板文件）

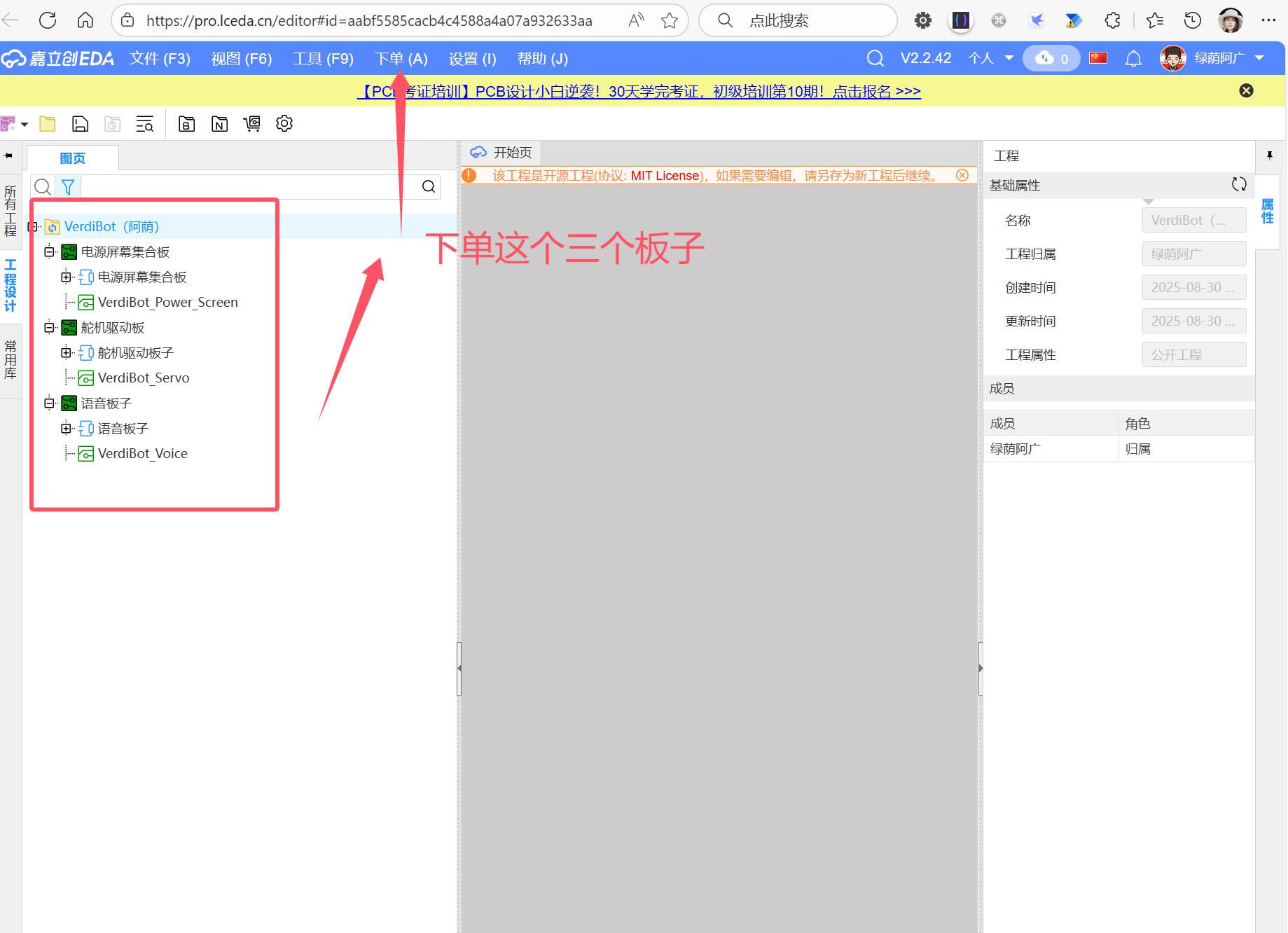

选择编辑器打开，使用专业版打开项目，打开项目如下：

大家有的可能第一次到达这个页面，可能比较陌生，可以多点点看看。

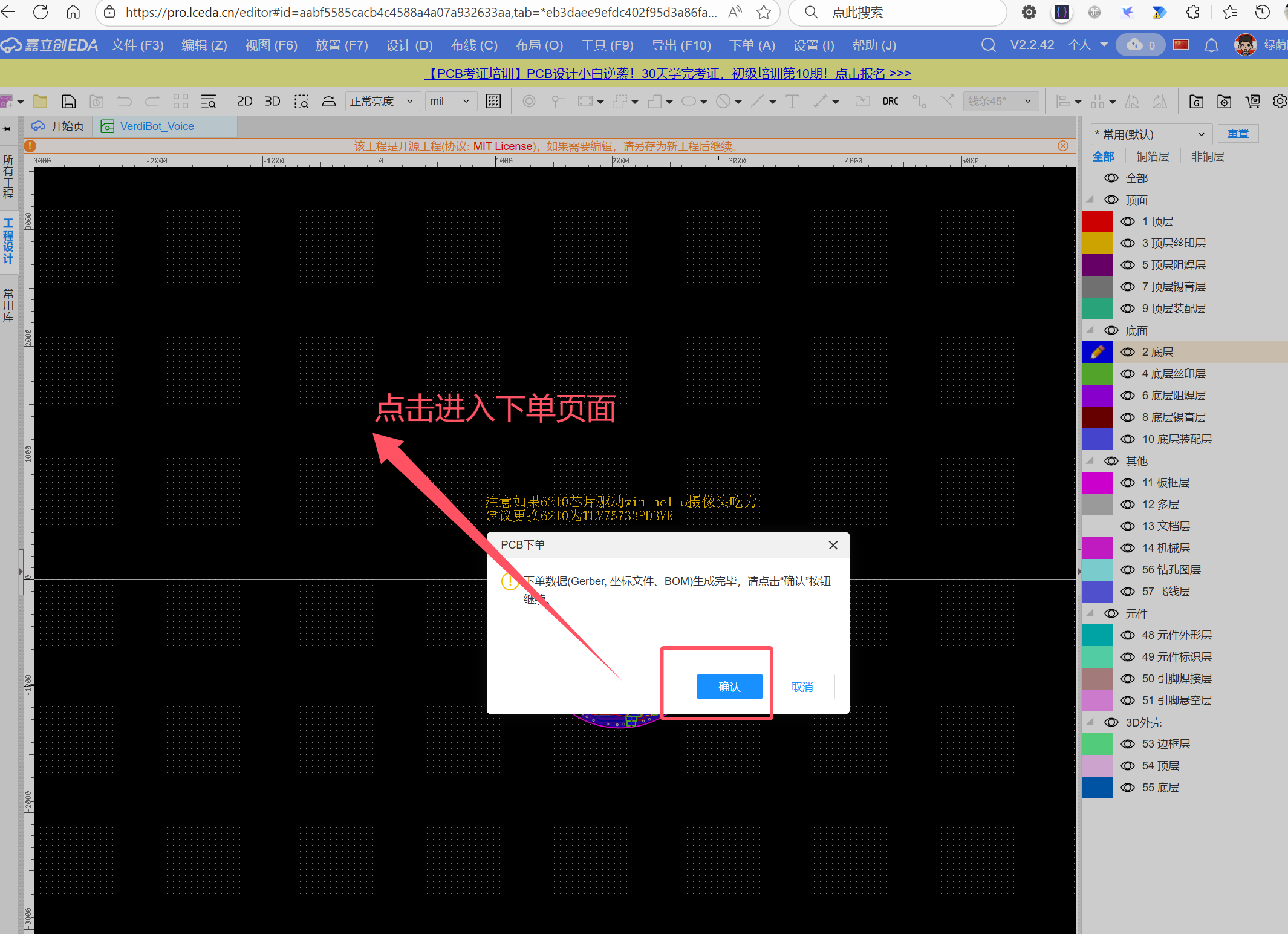

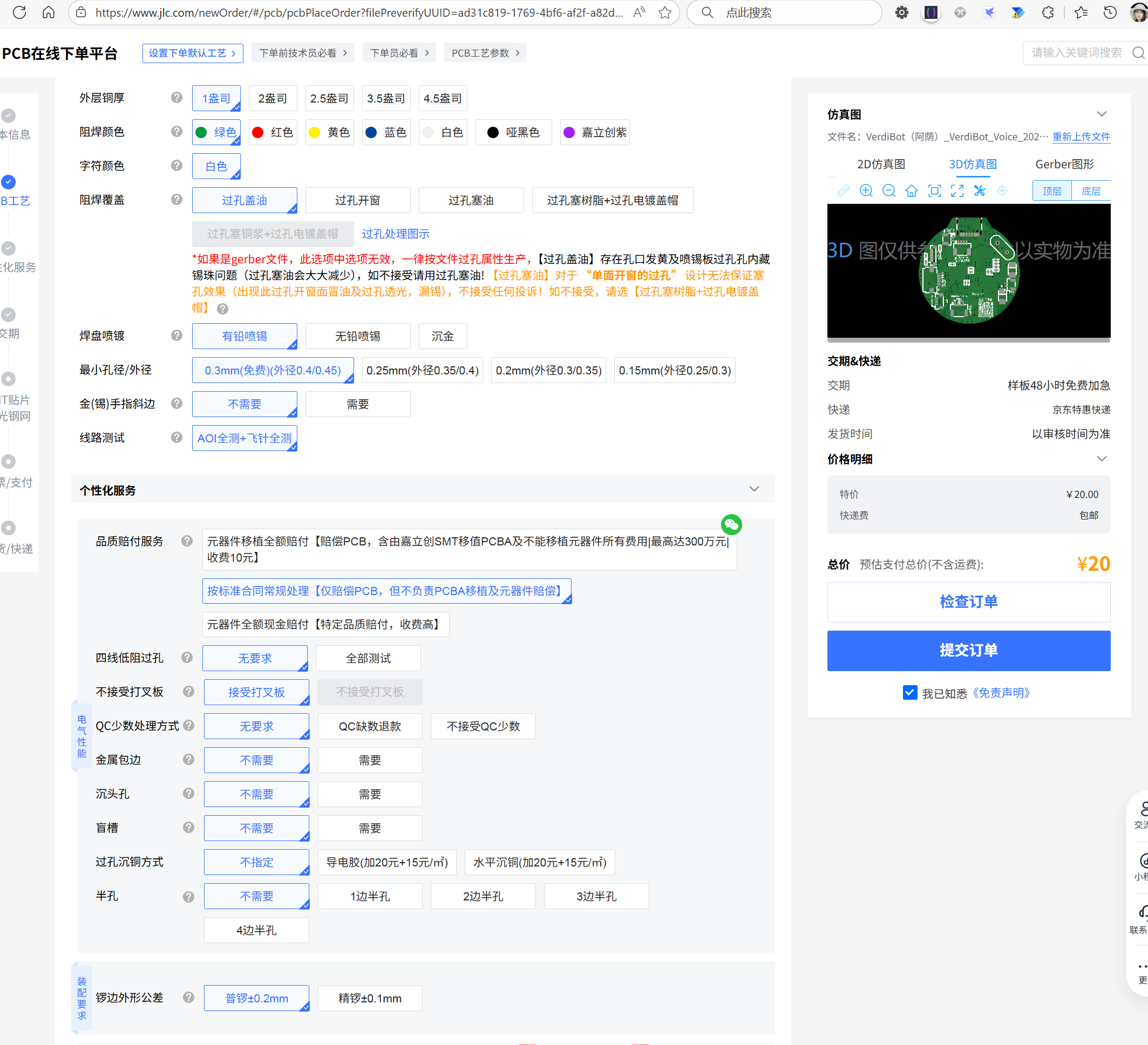

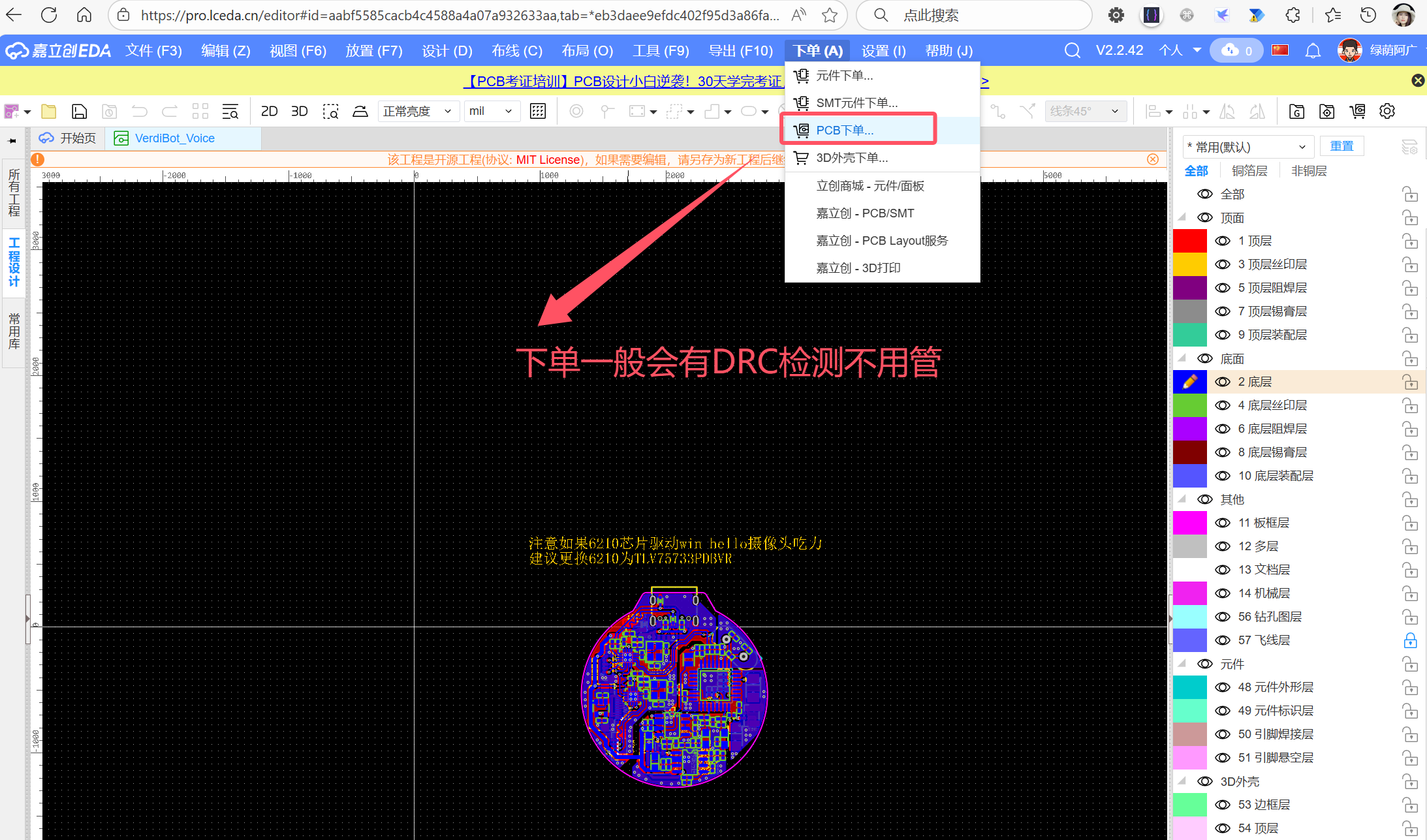

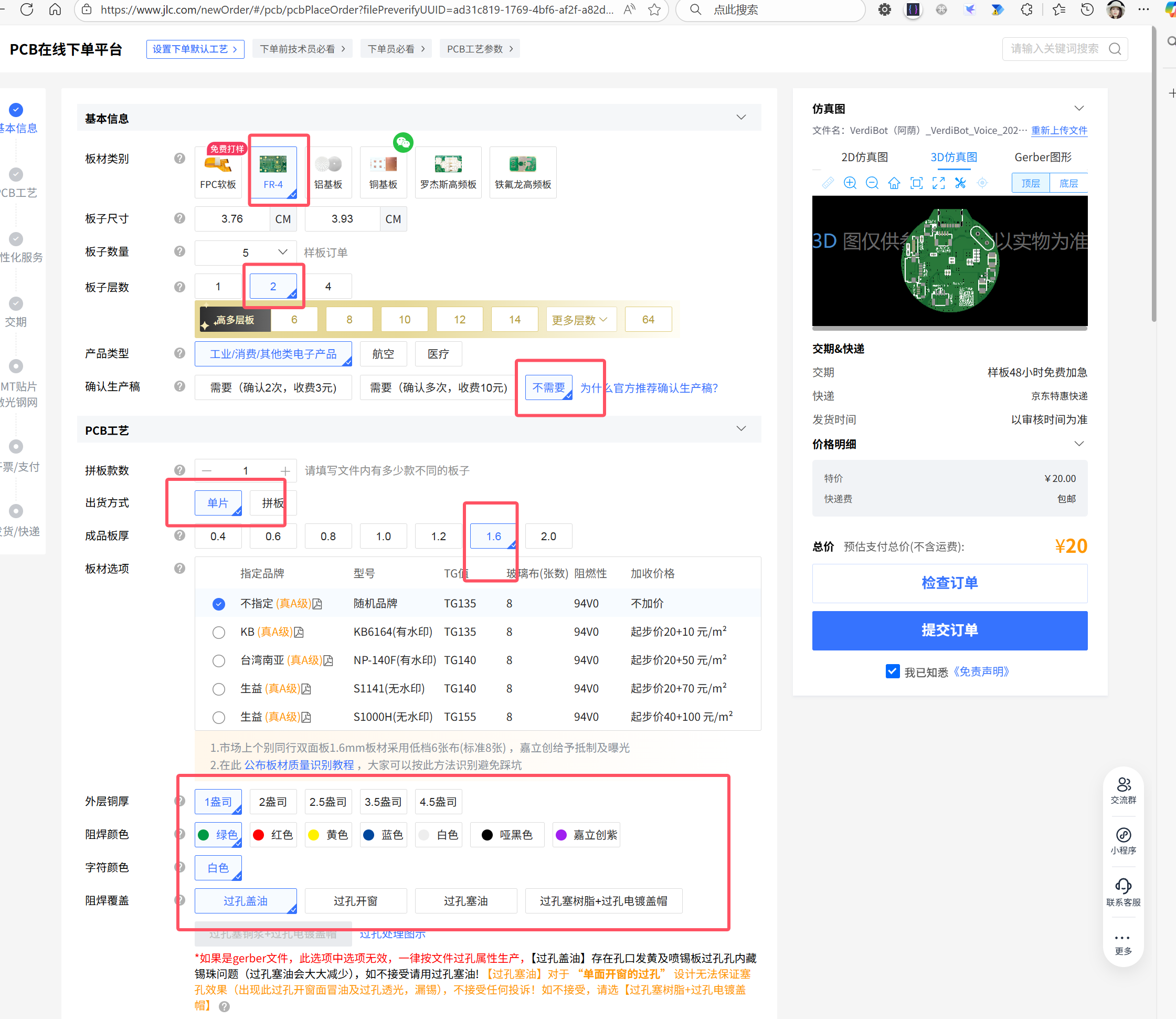

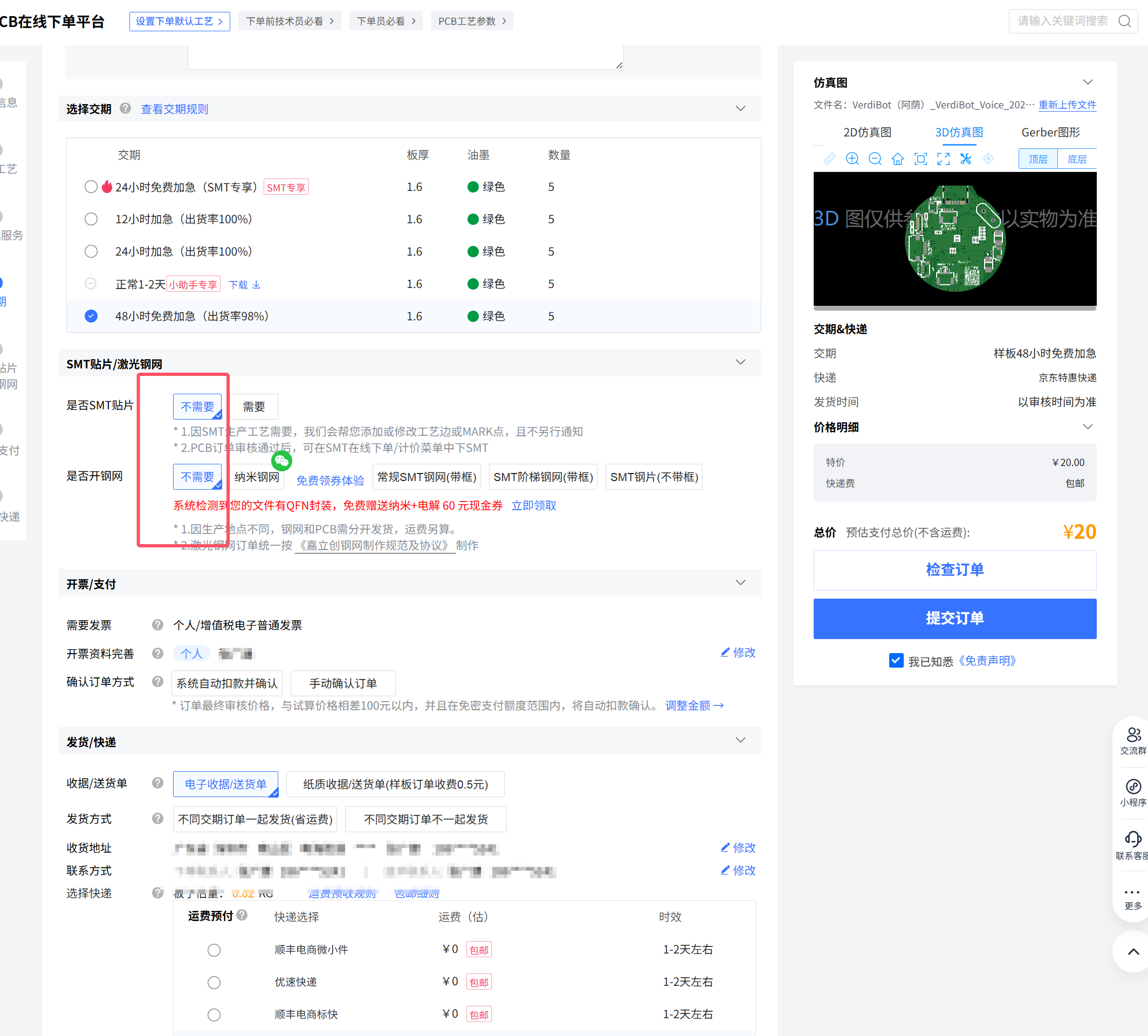

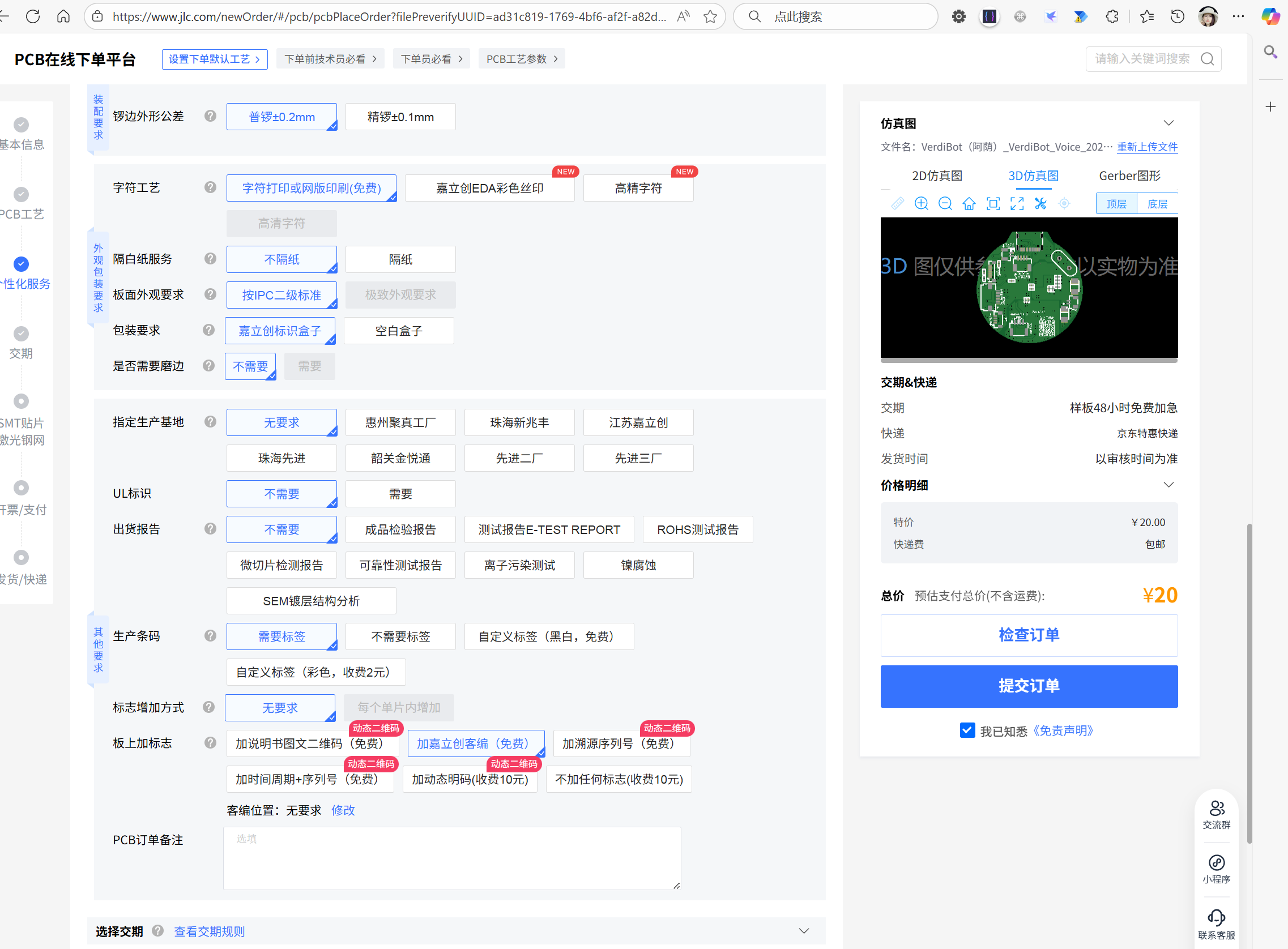

达到图上的操作基本上就可以提交订单了，提交订单就会跳转到嘉立创的PCB管理后台了。

通过制板文件直接打板

访问嘉立创的网站：https://www.jlc.com/

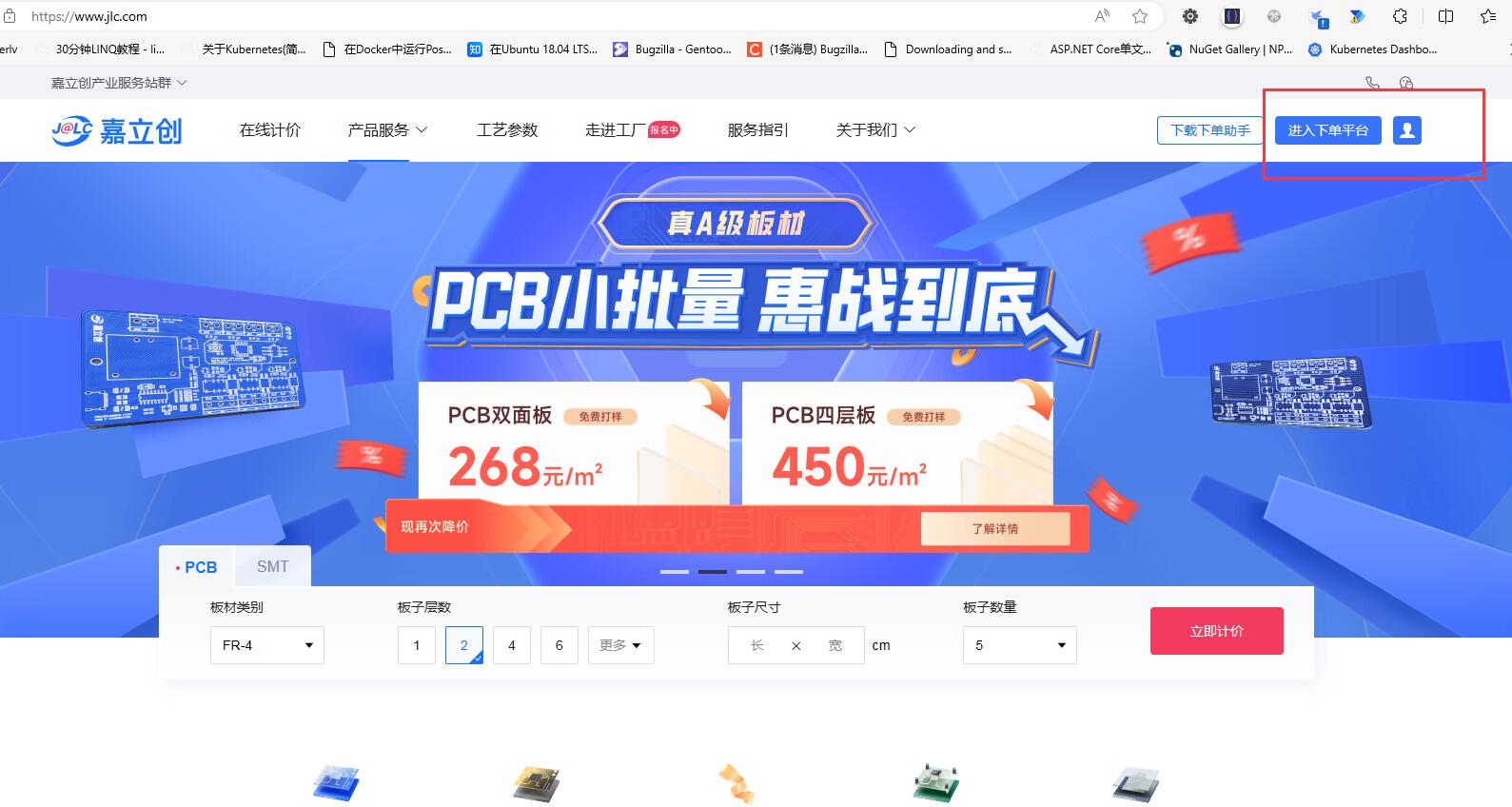

点击图上按钮进入后台：

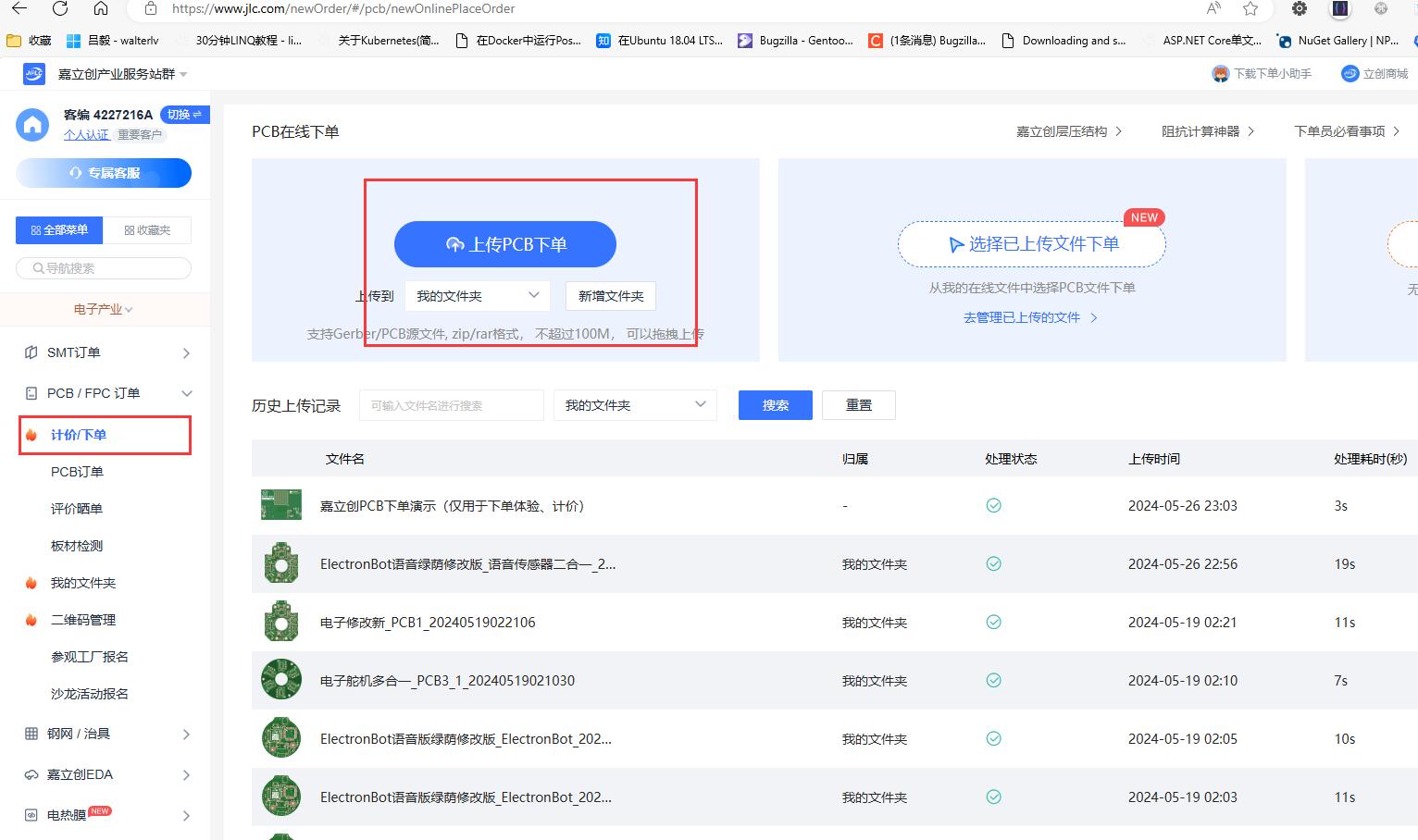

可以在图上进行上传PCB打板，这个可以作为大家的备用选项，这里就不展开了。

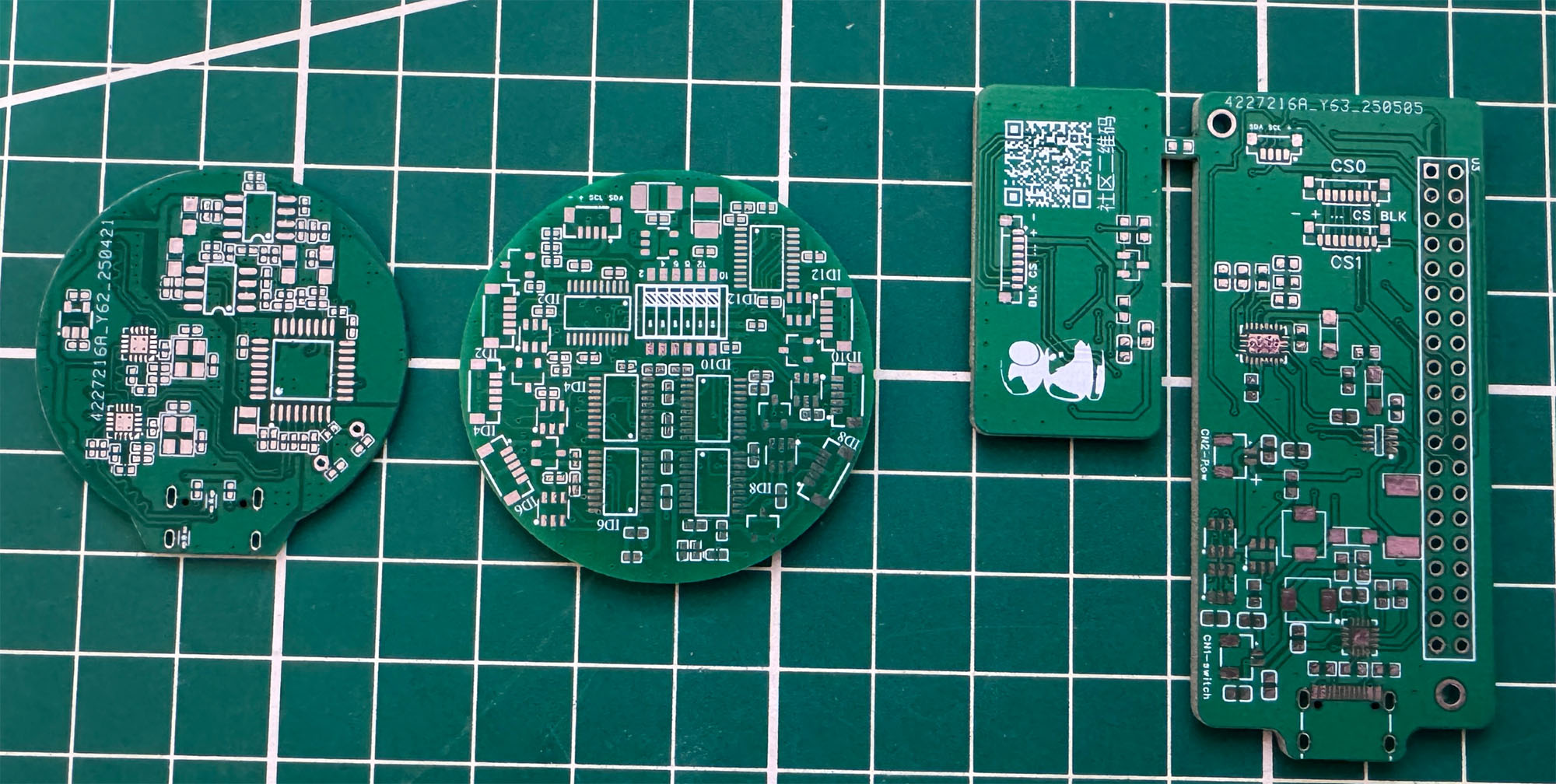

至此打板的流程就到此结束了，如果你顺利打板完成，你将收到如下的板子。
